概述

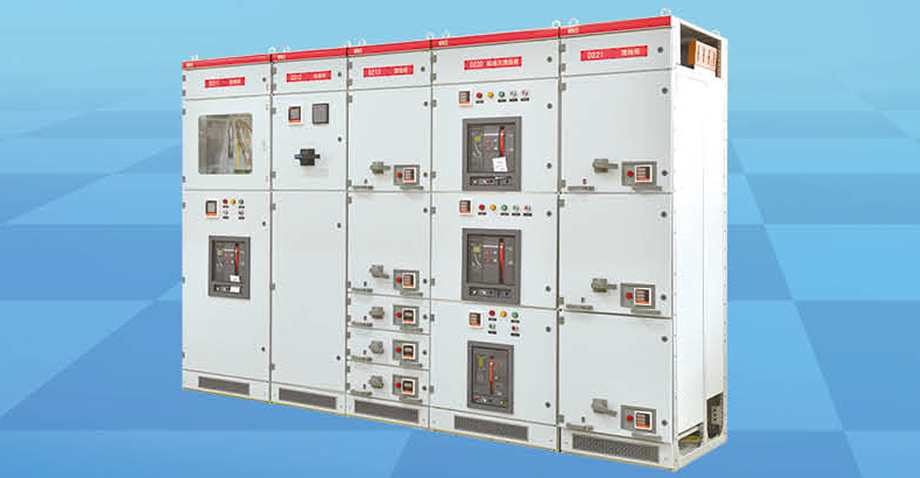

本系列低壓抽出式開關柜是一種用標準模件由工廠組裝 (FBA) 的組合式柜型。
本系列低壓抽出式開關柜適用于發電廠、變電站、石油化工、冶金軋鋼、交通能源、輕工紡織等廠礦企業和住宅小區、高層建筑等場所、作為交流 50~60Hz，額定工作電壓交流 660V 及以下的電力系統的配電設備的電能轉換、分配及控制之用。

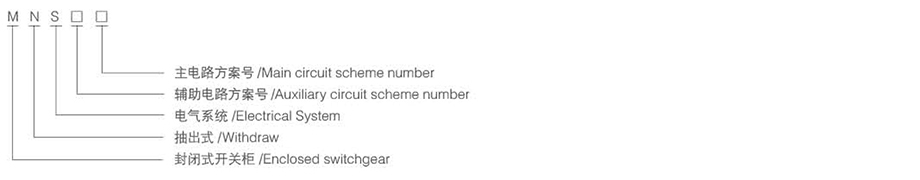

型號含義使用環境

◆ 周圍空氣溫度不高于 +40℃，不低于 -5℃，并且 24h 內其平均溫度不高于 +35℃；
◆ 大氣條件：空氣清潔，相對濕度在溫度為 +40℃時不超過 50％，在較低溫度時允許有較高的相對濕度，例如 +20℃時為 90％，但應考慮到溫度變化，
有可能會偶然地產生凝露；
◆ 海拔高度不超過 2000m；
◆ 本裝置適應于以下溫度的運輸和儲存過程：-25℃至 +55℃的范圍之間，在短時間內 ( 不超過 24h) 可達 +70℃，在這些溫度下裝置不應遭到任何不可
恢復的損傷，而且在正常條件下應能正常工作；
◆ 如果上述使用條件不能滿足時，應由用戶和制造廠協商解決；
◆ 當本裝置使用于海上石油鉆采平臺和核電站時，應另行簽訂技術協議。
防護等級
符合 IEC529、DIN40050 標準；
IP30 對大于 Φ2.5mm 固體防護；
IP40 對大于 1.0mm 固體防護；
IP54 對塵埃和任意方向噴濺作防護；
( 訂購 lP54 防護等級時應與制造廠協商 )。

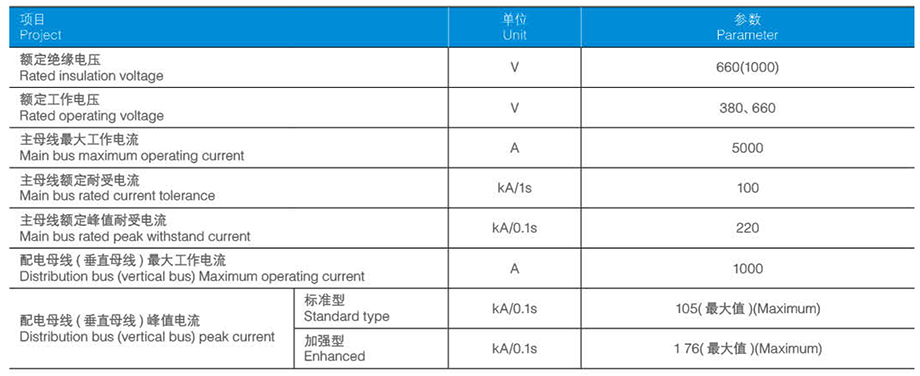

主要技術參數
